ソコミール

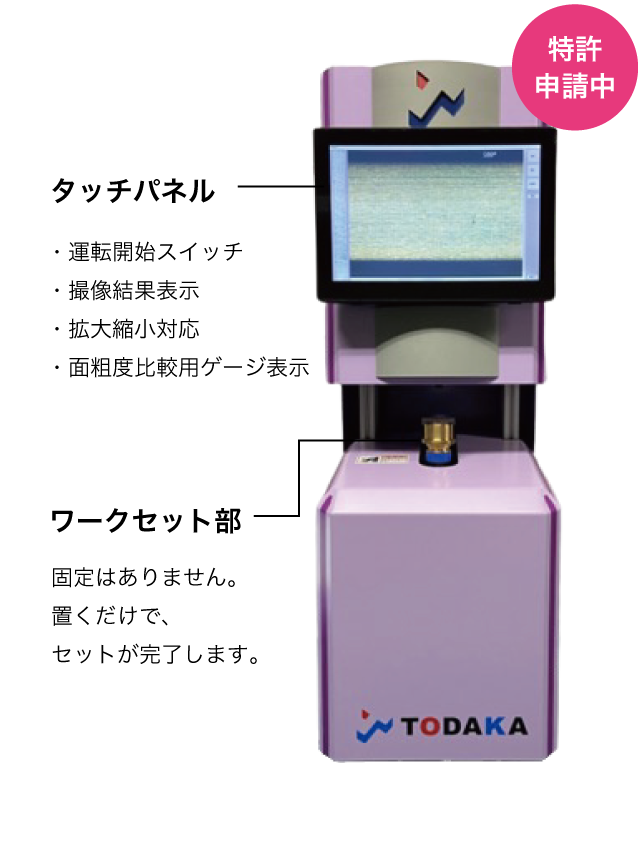

Services溝底目視カメラ検査システムソコミール

ソコミールは、
目視確認が困難な円筒内面部を、
あなたの目に代わって
確認することができる
検査システムです。

シリンダのロッドパッキン用の溝底のような、目視で確認できない内径の仕上がりを、穴の中からカメラで自動撮像し、リアルタイムで確認いただけます。

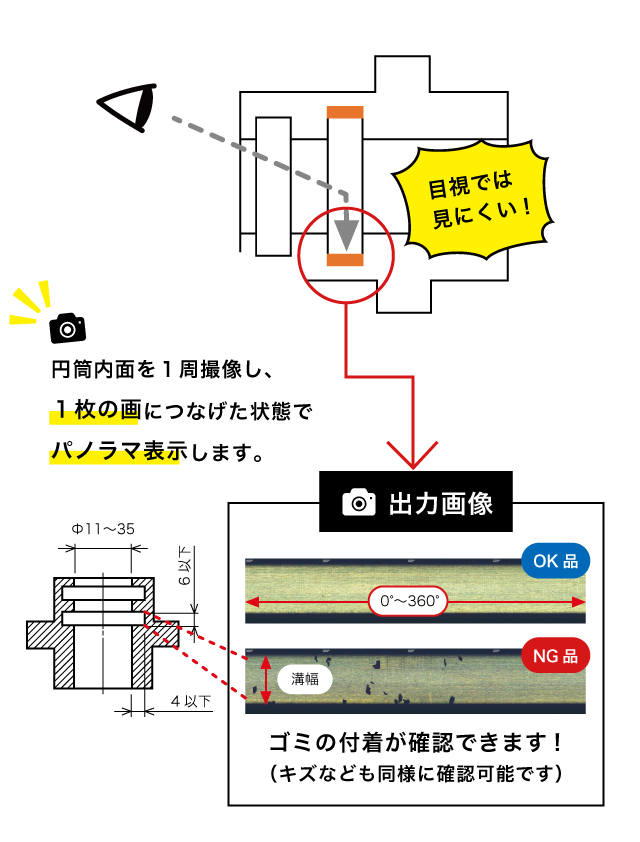

円筒内面を１周撮像したものを１枚の画につなげた状態でパノラマ表示し、ゴミの付着やキズが確認が可能です。その他、標準片との比較で溝底の仕上がりも確認いただけます。

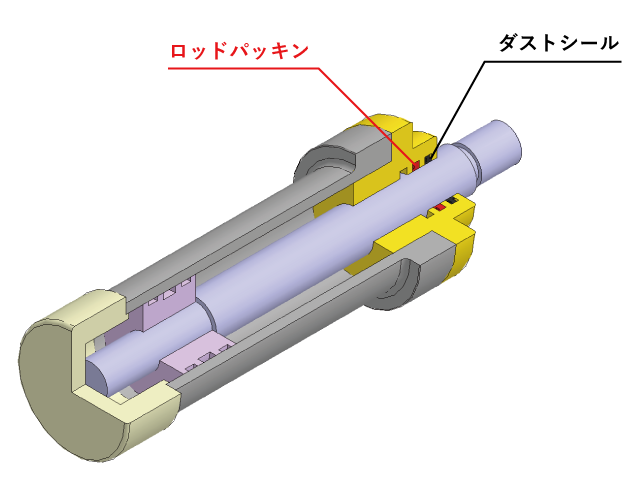

油圧アクチュエータ部品製作過程において、ロッドパッキン用溝のキズや面の粗さを検査する際に、小径のシリンダになると目視で見えなくなってしまうという油圧業界のお困りごとに応える形で誕生しました。

油圧部品以外にも円筒内面を撮像したい場合は、ワーク形状、撮像条件、画像出力等ご希望の仕様に対応可能です。

幅260×高さ730×奥行350mm

重量：約30kg

電源仕様：100V

処理時間：30秒以下

対象ワーク：穴部内形：φ11～35mm、溝幅：6mm以下、溝深さ：4mm以下

※上記仕様以外にも、撮像対象の形状やご希望の価格帯にあわせてご提案させていただきます。

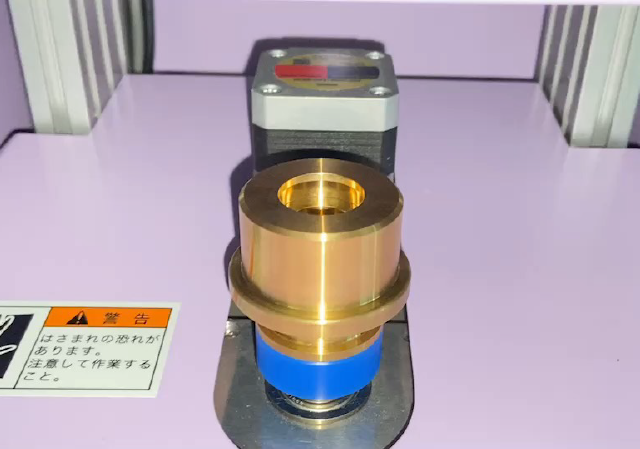

（１）スタートボタンを押すとワークが奥に移動します。

（2）ミラーホルダが下降します。
独自のものを採用し、壊れにくい画像のひずみが少ないのが特徴です。

（3）ワークが回転して内面を撮像します。

（4）ミラーホルダが上昇し、ワークが手前に移動して動作完了します。

※ワークセット後、スタートボタンを押すのみで自動で検査を行います。

撮像対象の形状やご希望の価格帯にあわせてご提案が可能です。
